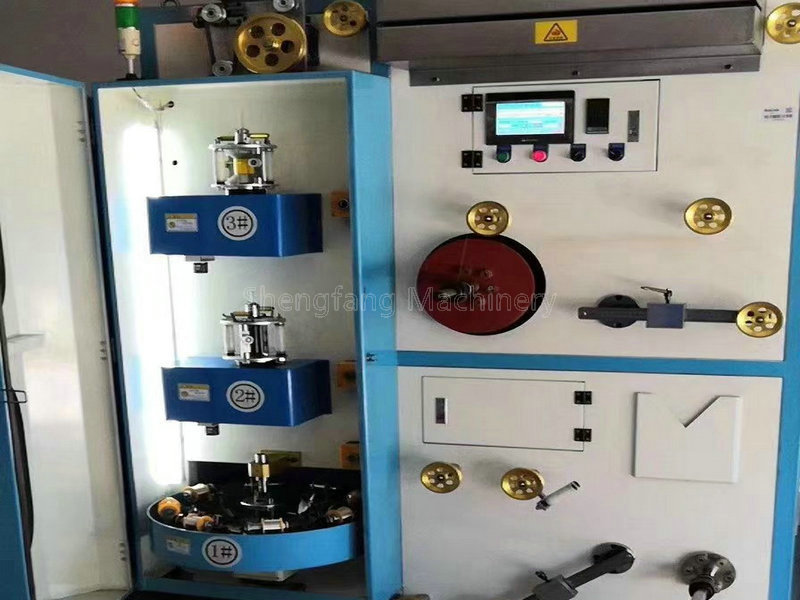

Type-C立式纏繞雙包機

發布日期：2024-03-06瀏覽次數：2724

一、【用途 Application】：

適用于Type- C電纜USB3.1高頻數據線的芯線纏繞+雙層繞包+熱熔一次性完。

二、【技術特點 Technique Feature】：

1．極細線纏繞與高精度繞包+熱熔一次完成；

2．包帶張力自動演算追蹤,從滿盤到空盤保持恒張力,不須人工調整；

3．觸摸屏設定重疊率,PLC控制,加減速及正常工作時包帶形成點穩定不動；

4．收線排位采用軸排式結構，排幅排距任意設定；

三、【技術參數 Technique specifications】：

規格型號	SF-300
用途	適用于Type- C電纜USB3.1高頻數據線的芯線纏繞+雙層繞包+熱熔一次性完成
適用線徑	38AWG–28AWG
繞包材料	熱熔銅箔帶、熱熔麥拉帶
盤帶尺寸	軸裝式（外徑x外寬x孔徑）Φ130x110xΦ20mm
包盤轉速	MAX2000rpm / MAX28m/min
電加熱器	烤箱式加熱，加熱區長度600mm
溫控范圍	100℃ - 400℃
放線型式	Φ300單動動力放線
纏繞動力	伺服電機
繞包電機	伺服電機
牽引電機	伺服電機+減速機
主機動力	伺服電機全電腦控制,包帶盤與引取馬達聯動
包帶張力	包帶張力自動演算追蹤,從滿盤到空盤保持恒張力
收線裝置	軸排式收線,收線張力從滿盤到空盤保持恒定
電氣控制	PLC全電腦控制
